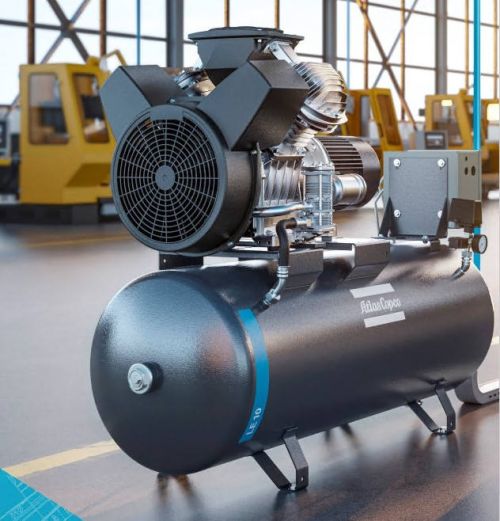

COMPRESSOR SENSE OLI LF5 270Lts.10Bar

Descripció general:

Els LF són compressors alternatius d'una etapa exempts d'oli, dissenyats per a funcionar a una pressió de treball màxima de 10 bar (45 psi) i amb capacitats de 3,1 a 15,5 l/s a 50 Hz; 7,6 a 38,6 cfm a 60 Hz. Els compressors LF estan disponibles en diferents variants per a satisfer les necessitats específiques d'un ampli ventall d'usuaris finals.

Principi de funcionament:

L'aire filtrat s'introdueix en tots dos cilindres a través de la vàlvula d'entrada. El pistó s'acciona a través de la biela fixada al cigonyal equilibrat. L'aire es comprimeix en el cilindre que surt de la vàlvula de sortida quan s'aconsegueix la pressió necessària de 10 bar (145 psi).

Abast de subministrament i Disposició d'accionament

Accionament directe amb motor elèctric. No obstant això, el bloc compressor també es pot accionar directament per un motor hidràulic, un motor dièsel o de gasolina, i es troba disponible un kit per a disposició d'accionament per corretja.

Regulación eléctrica

La regulació elèctrica estàndard té lloc per mitjà del pressòstat que arrenca/per al compressor a les pressions preajustadas. Totes les unitats se subministren també amb un relé de sobrecàrrega. En els models estàndard, les culates es despresurizan sempre si les unitats es detenen a través del pressòstat. En les unitats amb arrencada directa (DOL) això es realitza a través de la vàlvula de descàrrega pneumàtica situada a l'interior de la caixa del pressòstat. Les unitats amb arrencada I/D se subministren amb vàlvula de descàrrega industrial i vàlvula solenoide per a despresurizar les culates tant en la parada com en l'arrencada de la unitat.

L'arrencada del compressor sense contrapressió, juntament amb el motor especial I/D, redueix dràsticament el corrent d'arrencada. Es necessita un armari per a gestionar el funcionament del motor entre I i D, així com per a controlar la vàlvula de descàrrega industrial.

• Els compressors de pistó han d'anar sobrats respecte a la necessitat, almenys un 25%.
• Com a opció la seva cabina silenciadora, en cas que el soroll sigui alguna cosa a tenir en compte.
• Opcionalment pot incorporar assecador frigorífic, adsorció o membrana amb els seus filtres corresponent.
